产品简介:产品简介:
沃茨实业W-Q41F手动法兰铸钢球阀系列产品采用手柄驱动浮动球阀结构,结构简单,操作方便。软密封阀座结构磨擦系数低,操作力矩小。常用于10.0MP以下压力,DN15-DN200口径的工业管路,在石油、炼化、排水领域的工业管路中使用。
产品特点
1、流动阻力小,全径球阀打开时,球阀开口呈O型,也称作O型球阀。球体通道、阀体通道和连接管径相等并成一直径,介质没有流体阻力;
2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装;
3、采用PTFE阀座的软密封球阀可用于180°C以下管路;采用PPL的阀座适用于300°C以下温度;采用PEEK.
4、这款球阀采用高平台可选用电动、气动及手动操作装置;
5、锁紧装置:为阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置;
6、阀杆防飞结构:阀杆为下装式,同时可在火灾后,与阀体形成金属接触,确保阀杆密封;
7、采用碳钢阀体和不锈钢阀芯适用于水、油、气等多种介质的高温环境;
8、加装不同类的执行结构可组装成电动法兰球阀、气动法兰球阀的自控阀门系统用于自动化工业管路中;
7、球阀是用带有圆形通孔的球体作为启闭件,在阀杆驱动下球体围绕阀杆中心作0~90度旋转,完成启闭功能;具有结构紧凑开关迅速的特点,转动90度,即可关闭阀门,切断管路介质;阀杆为下装式,以免阀杆穿出的事故发生。
执行标准:
设计规范:API 6D API 608 BS 5351 GB/T12237
结构长度: GB/T 12221
法兰连接: GB/T 9113
试验与检验:GB/T 13927 API 598 API 6D

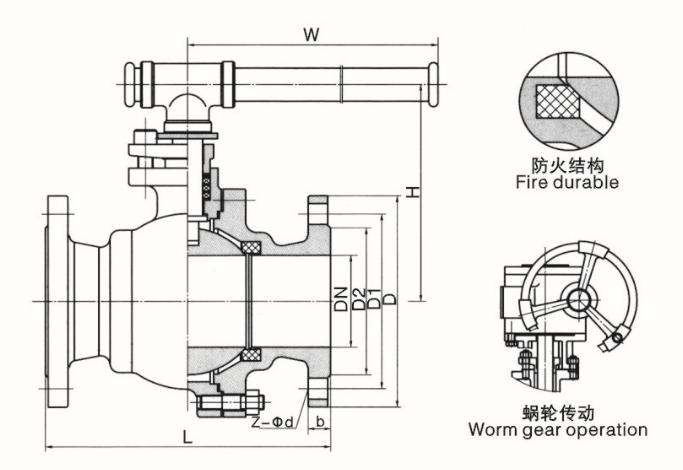

产品结构图:
产品外形连接尺寸:
通径DN |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
20 |
117 |
105 |
75 |
55 |
14 |
2 |
4-14 |
25 |
127 |
115 |
85 |
65 |
14 |
2 |
4-14 |
32 |
140 |
135 |
100 |
78 |
16 |
2 |
4-18 |
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
50 |
178 |
160 |
125 |
100 |
16 |
3 |
4-18 |
65 |
190 |
180 |
145 |
120 |
18 |
3 |
4-18 |
80 |
203 |
195 |
160 |
135 |
20 |
3 |
8-18 |
100 |
305 |
215 |
180 |
155 |
20 |
3 |
8-18 |
125 |
256 |
245 |
210 |
185 |
22 |
3 |
8-18 |
150 |
394 |
280 |
240 |
210 |
24 |
3 |
8-23 |
200 |
457 |
335 |
295 |
265 |
26 |
3 |
12-23 |
