不锈钢高平台焊接三片式球阀
- 品牌： 沃茨实业
- 型号： W-Q61F-16P
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
三片式高平台球阀适用于 PN1.0～4.0MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

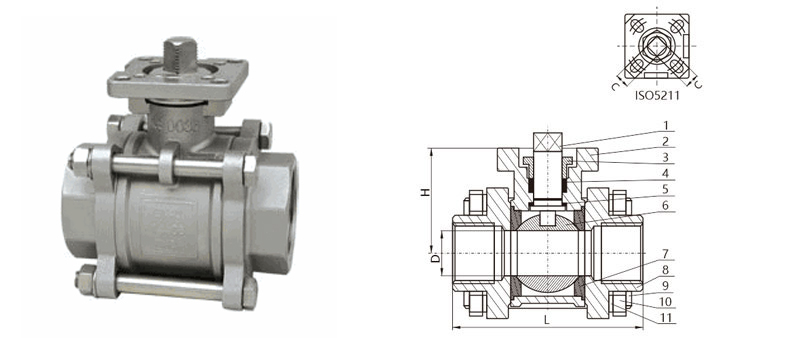

产品结构图：
主要部件及材料：
|
序号 |
零配件 |
主要材质 |
|
1 |
阀杆 |
304 316 |
|
2 |
阀体 |
WCB CF8 CF8M |
|
3 |
压盖 |
304 316 |
|
4 |
填料 |
PTFE RPTFE |
|
5 |
止推垫片 |
PTFE RPTFE |
|
6 |
球体 |
304 316 |
|
7 |
阀座 |
PTFE RPTFE |
|
8 |
阀盖 |
WCB CF8 CF8M |
|
9 |
螺栓 |
A2-70 304 |
|
10 |
螺母 |
A2-70 304 |
|
11 |
弹垫 |
304 |
外形连接尺寸：
|
尺寸 |
Φd |
L |
H |
C |
ISO5211 |
|
|
1/2" |
DN15 |
15 |
70 |
39 |
9 |
F03/F04 |
|
3/4" |
DN20 |
20 |
80 |
47 |
9 |
F03/F04 |
|
1" |
DN25 |
25 |
90 |
56 |
11 |
F04/F05 |
|
1-1/4" |
DN32 |
32 |
110 |
62 |
11 |
F04/F05 |
|
1-1/2" |
DN40 |
38 |
120 |
74 |
14 |
F05/F07 |
|
2" |
DN50 |
49 |
140 |
82 |
14 |
F05/F07 |
|
2-1/2" |
DN65 |
65 |
180 |
|
17 |
F07/F10 |
|
3" |
DN80 |
78 |
200 |
|
17 |
F07/F10 |
|
4" |
DN100 |
98 |
240 |
|
17 |
F07/F10 |
安装说明：
（1）取掉阀门两端的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（以免因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧螺纹。
