不锈钢手动一片式球阀
- 品牌： 沃茨实业
- 型号： W-Q11F-16P
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
不锈钢手动一片式适用于 PN1.0～4.0MPa，工作温度 -29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密性好。它有两个密封面，而且目前球阀的密封面材料广泛使用塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔开，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

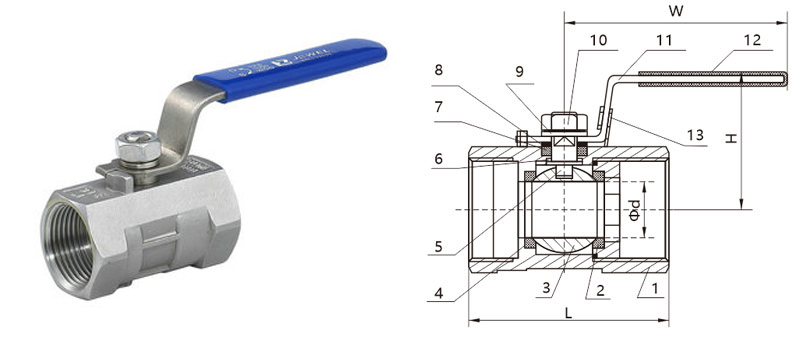

产品结构图：
产品主要技术参数：
|
序号 |
零配件 |
主要材质 |
|
1 |
阀体 |
WCB CF8 CF8M CF3M |
|
2 |
端盖 |
304 316 316L |
|
3 |
球体 |
304 316 316L |
|
4 |
阀座 |
PTFE RPTFE |
|
5 |
阀杆 |
304 316 316L |
|
6 |
止推垫片 |
PTFE RPTFE |
|
7 |
填料 |
PTFE RPTFE |
|
8 |
垫圈 |
304 |
|
9 |
弹垫 |
304 |
|
10 |
螺母 |
304 |
|
11 |
手柄 |
201 304 |
|
12 |
手柄套 |
Plastic |
|
13 |
锁装置 |
201 304 |
外形主要连接尺寸：
|
尺寸 |
Φd |
L |
H |
W |
|
|
1/4" |
DN6 |
5 |
40 |
28 |
72 |
|
3/8" |
DN10 |
7 |
45 |
30 |
80 |
|
1/2" |
DN15 |
9 |
56 |
35 |
95 |
|
3/4" |
DN20 |
12 |
58 |
45 |
98 |
|
1" |
DN25 |
15 |
70 |
50 |
110 |
|
1-1/4" |
DN32 |
20 |
78 |
55 |
130 |
|
1-1/2" |
DN40 |
25 |
85 |
60 |
142 |
|
2" |
DN50 |
32 |
100 |
68 |
146 |
|
2-1/2' |
DN65 |
38 |
110 |
92 |
180 |
|
3' |
DN80 |
49 |
135 |
115 |
220 |
|
4' |
DN100 |
65 |
190 |
134 |
230 |
安装说明：
1：该阀门没有介质流向的要求，两端都可以作为进出端口；
2：该阀门可以水平安装，也可以垂直安装，但是不可以手柄朝下安装。
