动态平衡阀工作结构原理图
2016/6/1 10:27:29 点击：
通过改变动态平衡阀的阀芯的过流面积来适应阀门前后的变化，从而达到控制流量的目的。动态平衡阀是一个局部阻力可以变化的节流元件，对于不可压缩的流体其简化流量的方程为：
Q=KA（△P）
式中：Q——通过动态平衡阀的流量；
K——阀门开度的流量系数；
A——阀芯的过流面积
△P——阀门进出口压差
由于在阀门的开度不变的前提下，K值的变化可忽略，因此阀门的流量要保持恒定应控制A（△P）不变。
而动态平衡阀由可变过流面积的阀胆和高精度（±5％）的弹簧及支撑装置构成。弹簧受压差的作用自动控制阀胆上过流面积的大小，从而使通过阀门的流量恒定。

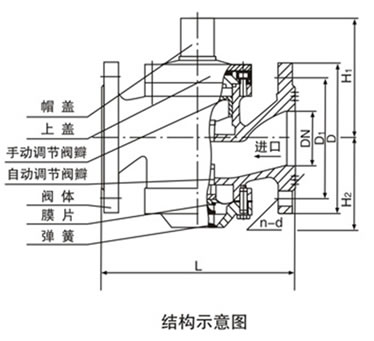

动态平衡阀工作结构原理图：
