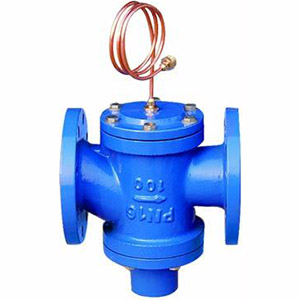

自力式压差平衡阀安装说明与结构特点
2016/5/27 22:23:54 点击：
安装说明：沃茨自力式压差平衡阀尽可能不变径选用，在流量过低时可考虑缩径选用。控制阀导压管连接为1/2管螺纹，导压管长度为1.5m，连接供水

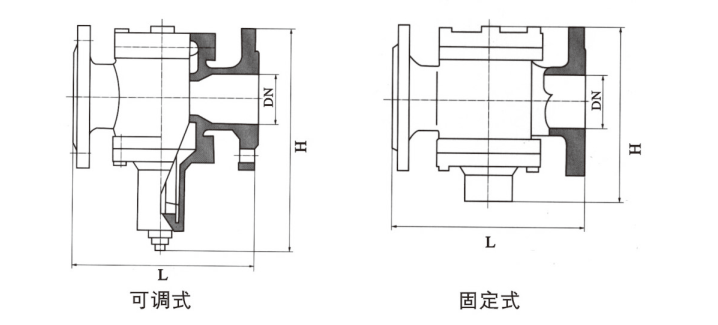

管。本阀分为固定压差型和可调式压差型两种。公称压力：1.6MPA，介质温度0-120℃；

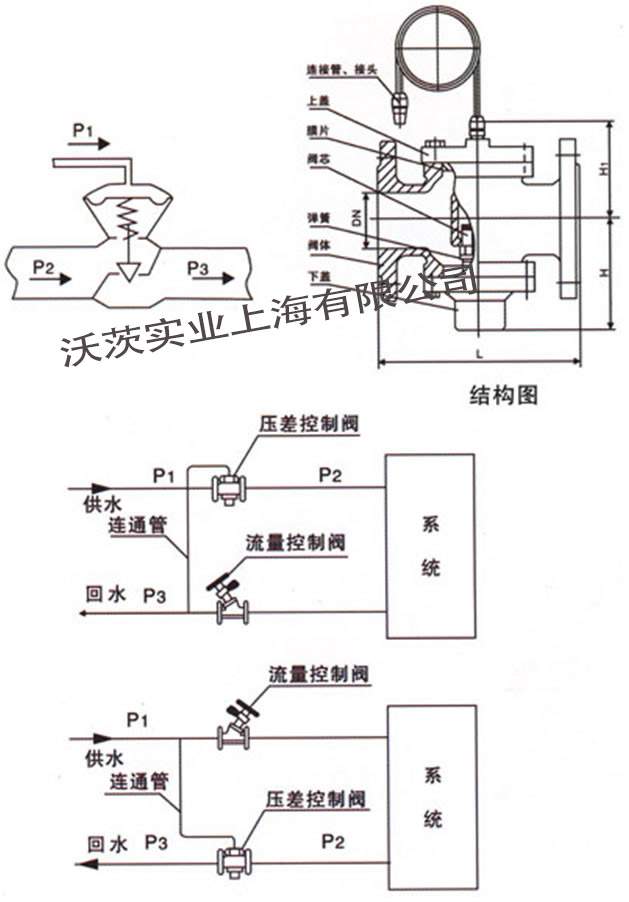

结构特点：自力式压差平衡阀的本体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成，一侧小室与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器，其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。控制器是一个压差比较器，其压差值是按被控采暖系统的阻力选用，回水侧内的弹簧反力用来平衡供水与水间的压力差。当被控采暖系统的一些用户进行室温调节，阻力增加或减少时，会引起循环流量变化，直至膜片两侧的压力平衡为止，使被控系统内部自动调节。
