GL41W不锈钢法兰Y型过滤器

更新：2016/6/2 17:58:12 点击：

品牌：沃茨实业
型号： GL41W-16P
电话： 021-31006111 021-31006222
手机： 13061905680 15821957931

产品介绍

产品概述：
上海沃茨GL41W-16P不锈钢法兰Y型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。

工作原理：
该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。

零件材料：

壳体材质	碳钢WCB、黄铜B62	不锈钢304、316、316L
滤框滤网材质	不锈钢304、316、316L
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别	BS5501: IIA、IIB、IIC
环境温度（℃）	-30~380	-80~450
公称压力（MPa）	0.6~5.0（150Lb~600Lb）
过滤精度（目/in）	10~300

产品结构图：

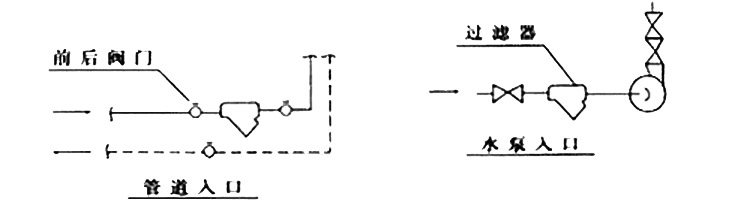

产品安装图：

不锈钢法兰Y型过滤器外形尺寸：

DN	"英寸	L	H1	H
15	1/2	125	70	150
20	3/4	145	70	150
25	1	160	80	160
32	1 1/4	180	90	180
40	1 1/2	200	100	240
50	2	220	130	250
65	2 1/2	260	165	350
80	3	280	195	390
100	4	320	230	450
125	5	350	300	520
150	6	380	335	580
200	8	495	420	690
250	10	595	500	800
300	12	640	580	950
350	14	700	640	1150
400	16	800	700	1360
450	18	850	790	1480
500	20	900	875	1650
