不锈钢螺纹Y型过滤器

产品简介：

上海沃茨YG11-16P不锈钢螺纹Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。

产品应用及特点:

不锈钢螺纹Y型过滤器广泛应用于市政设施、楼宇建筑和水源工程等给排水系统中对水质要求较高的场合，它是输送介质的管道系统中不可缺少的一种过滤装置，通常安装在减压阀、泄压阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。
—高效，准确过滤
—结构简单，维护量少
—纳污量大，排污方便

工作原理：

Y型过滤器是除去介质中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格的过滤网之后其杂质被阻挡，而清洁的介质则由Y型过滤器出口排出，当需要清洗的时候，只要将滤网取出，处理后重新装入即可，因此使用维护方便。

技术参数：

公称通径：DN15~DN50

公称压力：PN16

适用温度：-29℃~200℃

适用介质：水

连接方式：螺纹连接

结构形式：直通流道

连接标准：GB/T7307-2001

测试标准：GB/T13927-2008

主要零部件材料：

阀体：不锈钢304

阀盖：不锈钢304

滤网：不锈钢304

产品结构图：

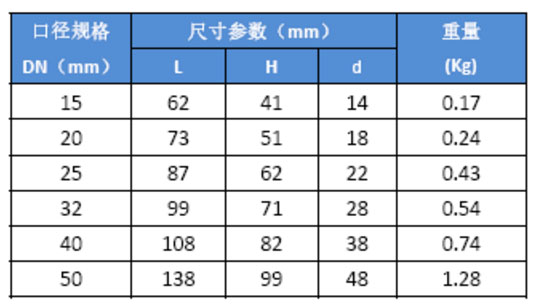

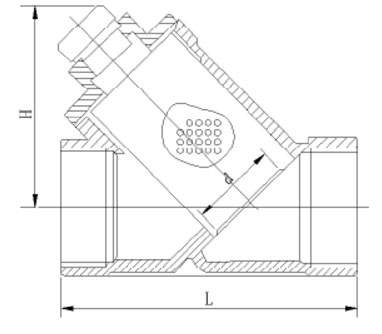

主要尺寸图：

安装说明：

1：介质的流向应与阀体所示箭头方向一致
2：过滤网要按时清洗，避免长时间使用后杂物将滤网堵塞，影响管道流量
3：过滤器的进出口端应该安装关断阀，以方便过滤器的排污或维修
4：过滤器的阀盖端安装时应当朝下，并预留过滤网拆装的空间
