WFS水流开关
- 品牌： 沃茨实业
- 型号： WFS
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
水流开关应用：
WFS水流开关具有Spdt输出，性能优异，高精度可靠性，可安装在水管和对铜无腐蚀性液体中，当液体流量达到整定速率时，可不到整定点，其一个回路关闭，另一个回路打开，典型应用于连锁作用或断流保护的场所。
WFS系列开关用0℃以上液体介质，它亦可于高盐或氯气的液体，但是非易燃介质。
WFS水流开关可以安装在户外，但需注意防雨，可以水平或垂直安装在管道中，需保持两边5倍的管道直径的均流管道。
WFS水流开关用于操作控制而因操作失误造成设备损失，安装人员有必要增加安全控制，报警影视系统，以防控制失效的发生。
注：流量开关不能遭水击，如在流量开关下游装有快速闭合阀，需要使用节流器。
技术参数：
|
工作压力 |
10bar(1000KPa) |
|
耐压力 |
17.5bar(91750KPa) |
|
缘电阻 |
Over 100W.DC500VM |
|
耐压 |
AC1500V/1分钟 |
|
触点寿命 |
1000K周期 |
|
婆纹管寿命 |
500K周期 |
|
液体温度 |
100℃(212F) |
流量控制范围：
|
类别 |
流量范围 LPM(GPM) |
||||
|
(inch)管片 |
流向片 |
小 |
|
||
|
On-Flow |
Off-Flow |
On-Flow |
Off-Flow |
||
|
1 |
1 |
5(4.0) |
8(2.0) |
45(12.0) |
41(11.0) |
|
11/4 |
|
26(6.9) |
13(3.4) |
75(20.0) |
68(18.0) |
|
11/2 |
|
29(7.0) |
20(5.3) |
105(28.0) |
94(25.0) |
|
2 |
2 |
34(9.0) |
17(5.4) |
120(32.0) |
105(28.0) |
|
21/2 |
|
60(16.0) |
34(9.0) |
210(55.0) |
188(50.0) |
|
3 |
|
68(18.0) |
30(8.0) |
288(76.0) |
275(73.0) |
|
4 |
3 |
128(34.0) |
64(17.0) |
412(109.0) |
360(95.0) |
|
5 |
|
225(59.0) |
113(30.0) |
750(198.0) |
652(172.0) |
|
6 |
|
345(91.0) |
172(45.0) |
1125(297.0) |
975(258.0) |

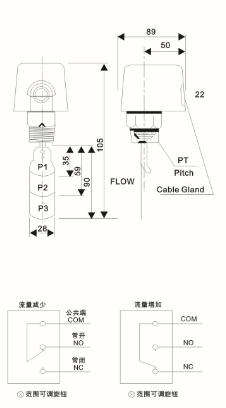

产品结构及接线图：
