KXT双球橡胶软接头
- 品牌： 沃茨实业
- 型号： KXT
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
KXT双球橡胶软接头该产品主要利用橡胶的独特性能，如高弹性、高气密性，耐介质性及耐辐射性，采用高强度，冷热稳定性强的聚酯帘布斜交与之复合侯，经高压，高温模压交联而成，内部致密度高，能承受较高压力，弹性变形效果优异，产品结构设计端面弧高，曲线长，具有较大的多项位移功能，特别使用于地质条件复杂，沉降幅度大和管道运行中冷热变化频繁易造成管道损伤的场所，利用橡胶的弹性滑动位移和变形机械力的传热散逸功能有效的消除泵，阀及管道自身的位移物理损坏。因橡胶属不良传导材料，所以它又是一种良好的降低振动和噪声传递的理想环保产品，该产品设计内壁光滑，经实际测试，对介质的流速，流量无任何影响，并且永不生锈，基本可以免除有效运行期内的。 应用范围：由于可曲挠橡胶接头有良好的综合性能，主要用于原水和污水的提升和输送，火力发电厂的给水和冷却循环水，冶金行业，冷凝水，化工行业的化学物质的管道输送，石化行业的冷却，稀释及其它行业长短距离管线间的柔性连接。因为橡胶具有较高的耐磨性，还适用于行业的粒状和粉状及汽体的低温输送。可曲挠合成橡胶接头具有耐高压,耐热,耐老化,弹性好,位移量大,安装方便,吸震降噪效果显著等特点,可广泛用于给水,排水,水泵,暖通,空调,风机,压缩机,船舶,化工,制药,造纸等管道系统。
主要技术参数：
|
项目 |
型号 |
KXT-1 |
KXT-2 |
KXT-3 |
|
工作压力MPa(kgf/cm2 ) |
1.0(10） |
1.6（16） |
2.5（25） |
|
|
爆破压力MPa(kgf/cm2 ) |
2.0（20） |
3.0（30） |
4.5（45） |
|
|
真空度KPa(mm/Hg) |
53.3（400） |
86.7（650） |
100（750） |
|
|
适用温度℃ |
-15℃～115℃其它可达-30℃～250℃ |
|||
|
适用介质 |
空气、压缩空气、水、海水、热水、油、酸、碱等。 |
|||

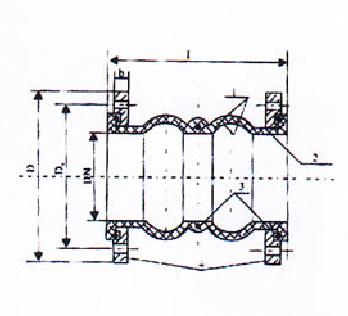

产品外形结构图：
产品外形连接尺寸：
|
公称通径DN |
长度Lmm |
法兰厚度bmm |
螺栓数n |
螺栓孔直径mm |
螺栓孔中心圆直径mm |
轴向位移mm |
横向位移mm |
偏转角度﹝α1＋α2﹞ |
||
|
mm |
英寸 |
伸长 |
压缩 |
|||||||
|
40 |
1.5 |
165 |
18 |
4 |
18 |
110 |
10 |
20 |
20 |
30° |
|
50 |
2 |
165 |
20 |
4 |
18 |
125 |
10 |
20 |
20 |
30° |
|
65 |
2.5 |
165 |
20 |
4 |
18 |
145 |
10 |
20 |
20 |
30° |
|
80 |
3 |
180 |
20 |
8 |
18 |
160 |
10 |
20 |
20 |
30° |
|
100 |
4 |
220 |
22 |
8 |
18 |
180 |
15 |
30 |
25 |
30° |
|
125 |
5 |
225 |
22 |
8 |
18 |
210 |
15 |
30 |
25 |
30° |
|
150 |
6 |
225 |
24 |
8 |
22 |
240 |
15 |
30 |
25 |
30° |
|
200 |
8 |
320 |
24 |
8 |
22 |
295 |
20 |
40 |
30 |
30° |
|
250 |
10 |
330 |
26 |
12 |
22 |
350 |
20 |
40 |
30 |
30° |
|
300 |
12 |
330 |
26 |
12 |
22 |
400 |
20 |
40 |
30 |
30° |
|
350 |
14 |
330 |
26 |
16 |
22 |
460 |
20 |
40 |
30 |
30° |
|
400 |
16 |
330 |
26 |
16 |
26 |
515 |
20 |
40 |
30 |
30° |
|
450 |
18 |
330 |
28 |
20 |
26 |
565 |
25 |
45 |
30 |
30° |
|
500 |
20 |
340 |
28 |
20 |
26 |
620 |
25 |
45 |
30 |
30° |
|
600 |
24 |
400 |
30 |
20 |
30 |
725 |
25 |
45 |
30 |
30° |
