电动丝扣三通球阀
- 品牌： 沃茨实业
- 型号： W-Q914F/915F-16
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
1．电动丝扣三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它既可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况。
产品零部件材料：
|
|
DN15-DN300 |
|||
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀座密封 |
增强聚四氟乙烯、对位聚苯 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃ |
|||

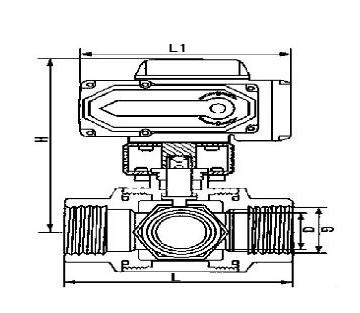

产品结构图：
产品主要技术参数：
|
公称通径DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系系数KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
|
|
|
公称压力PN（MPa） |
1.6、2.5、4.0、6.4 |
||||||||||||
|
球芯转角 |
0~90° |
||||||||||||
|
球芯型式 |
L型或T型 |
||||||||||||
|
流量特性 |
快开式或比例调节式 |
||||||||||||
|
连接形式 |
法兰式、管螺纹式（G"） |
||||||||||||
|
电动执行机构 |
型号 |
W-05/W-10/W-25/W-50/W-100/W-200 | |||||||||||
|
电源电压 |
AC220V、AC380V、DC24V |
||||||||||||
|
作用形式 |
开关型/调节型（防爆型） |
||||||||||||
|
调节型 |
信号范围 |
0～10V、4～20mA |
|||||||||||
|
开关型 |
电信号 |
AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号 |
|||||||||||
|
气动执行机构 |
型号 |
AT、GT系列；AW系列 |
|||||||||||
|
气源压力 |
0.3～0.7MPa（净化压缩空气） |
||||||||||||
|
配用附件 |
电-气阀门定位器、空气过滤减压器、电磁阀、阀位回讯器、手动操作机构 |
||||||||||||
|
调节型 |
输入信号 |
电信号：DC 0～10V、4～20mA；气信号：0.14～0.55MPa |
|||||||||||
|
二位切换型 |
回信电压 |
AC220V/DC24V/DC110V |
|||||||||||

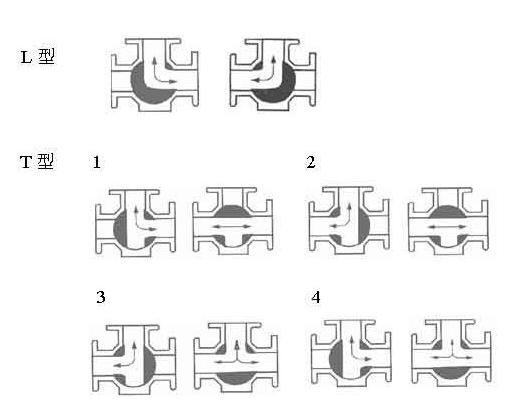

三通球阀介质流向图：
