产品简介:
W-Q941H电动球阀是一种转角为90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介 质几乎可以毫无损失的流过。配用电动执行器引配国内外高性能执行机构。产品通常用于密封要求严格的场合,除控制气体、液体、蒸 汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
球阀旋转90°即可全关全开,与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装
产品特点:
W-Q941H电动美标球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。
1、流体阻力小、球阀是阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封坏掉,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
执行机构优点:
优点:电动执行器的优点是能源取用方便,信号传输速度快,传输距离远,便于集中控制,灵敏度和精度较高,与电动调节仪表配合方便,安装接线简单。
执行标准:
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验 与检验 |
API608 |
ANS B16.10 |
SNS B16.5 |
API 598 |
主要性能规范 |
公称压力 |
1.6 MPa |
2.5 MPa |
4.0 MPa |
6.4 MPa |
10.0 MPa |
150 Lb |
300 Lb |
600 Lb |
强度试验 |
2.4 MPa |
3.75 MPa |
6.0 MPa |
9.5 MPa |
15.0 MPa |
3.1 MPa |
7.5 MPa |
15.0 MPa |
水密封试验 |
1.76MPa |
2.75 MPa |
4.4 MPa |
7.04 MPa |
11.0 MPa |
2.2 MPa |
5.5? MPa |
11.0 MPa |
气密封试验 |
0.6MPa |
主要零部件材料: |
名称 |
WCB类 |
CF8类 |
CF3 |
CF8M |
CF3M |
||||
阀体 |
A216-WCB |
CF8 |
CF3 |
CF8M |
CF3M |
||||
球体 |
A105-1025 |
CF8 |
CF3 |
CF8M |
CF3M |
||||
阀杆 |
2Cr13 |
CF8 |
CF3 |
CF8M |
CF3M |
||||
阀座 |
A105 |
0Cr18Ni9 |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
||||
阀座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
||||
弹簧 |
3yc-7/17-49H |
||||||||
螺母 |
A194-2H |
A194-8 |
|||||||
螺柱 |
A193-B7 |
A193-B8 |
|||||||
O形圈 |
304+柔性石墨 |
304L+柔性石墨 |
316+柔性石墨 |
316L+柔性石墨 |
304+柔性石墨 |

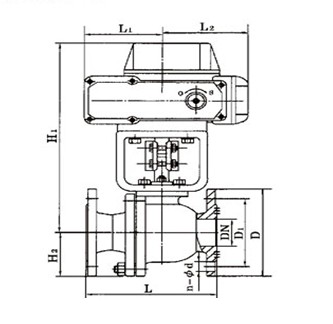

产品结构: |
![]() |
产品外形连接尺寸-150LB |
IN |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
1/2″ |
15 |
108 |
89 |
60.5 |
35 |
12 |
4-φ15 |
3/4″ |
20 |
117 |
98 |
70 |
43 |
12 |
4-φ15 |
1″ |
25 |
127 |
108 |
79.5 |
51 |
12 |
4-φ15 |
1 1/2″ |
40 |
165 |
127 |
98.5 |
73 |
14 |
4-φ16 |
2″ |
50 |
178 |
152 |
120.5 |
92 |
16 |
4-φ19 |
2 1/2″ |
65 |
190 |
178 |
139.5 |
105 |
18 |
4-φ19 |
3″ |
80 |
203 |
190 |
152.4 |
127 |
20 |
4-φ18 |
4″ |
100 |
229 |
229 |
190.5 |
157 |
24 |
8-φ18 |
6″ |
150 |
394 |
279 |
241.5 |
216 |
26 |
8-φ22 |
8″ |
200 |
457 |
343 |
298.5 |
270 |
29 |
8-φ22 |
10″ |
250 |
533 |
406 |
362 |
324 |
31 |
12-φ25 |
12″ |
300 |
610 |
483 |
432 |
381 |
32 |
12-φ25 |
|
IN |
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
1/2″ |
15 |
140 |
95 |
66.5 |
35 |
15 |
4-φ15 |
3/4″ |
20 |
152 |
117 |
82.5 |
43 |
16 |
4-φ19 |
1″ |
25 |
165 |
124 |
89 |
51 |
18 |
4-φ19 |
1 1/2″ |
40 |
190 |
156 |
114.5 |
73 |
20.7 |
4-φ22 |
2″ |
50 |
216 |
165 |
127 |
92 |
22.3 |
8-φ22 |
2 1/2″ |
65 |
241 |
190 |
149 |
105 |
25.4 |
8-φ22 |
3″ |
80 |
283 |
210 |
168.5 |
127 |
28.5 |
8-φ22 |
4″ |
100 |
305 |
254 |
200 |
157 |
31.8 |
8-φ23 |
6″ |
150 |
403 |
318 |
270 |
216 |
36.6 |
12-φ22 |
8″ |
200 |
502 |
381 |
330 |
270 |
42 |
12-φ25 |
10″ |
250 |
568 |
444 |
387.5 |
324 |
48 |
16-φ29
|
应用领域:
CH系列执行机构可直接接收计算机或工业仪表等输出的4~20mA或0~10V控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的定位,同时输出4~20mA/0-10V的位置反馈信号。其控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。
