MZ45X直埋式加长杆软密封闸阀
- 品牌： 沃茨实业
- 型号： MZ45X
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品概述：
上海沃茨MZ45X直埋式加长杆软密封闸阀可在施工时将阀门直接埋入地下，不用垒砌窨井，减少路面开挖面积，节省空间位置，保持路面美观，降低施工难度，减少工程造价，并可根据阀门埋设深度与地面之间的距离做任意调节。该产品由于露在路面的阀盒很小，因此也适合于室内地下安装，可保持室内环境美观。
该产品设计具有长期使用泄漏小、免维护等优点，还可有效避免他人随意开关阀门和偷盗井盖以及因井盖丢失窨井伤人现象的发生。
产品技术参数：
|
型号 |
MZ45X-10 |
MZ45X-16 |
|
公称压力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
|
公称通径 |
32～500mm |
32～500mm |
|
井管长度 |
0.3～2m |
0.3～2m |
|
井管伸缩调整量 |
0.2～1m |
0.2～1m |
|
密封实验压力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
|
强度实验压力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
|
适用温度 |
≤80℃ |
≤80℃ |
|
适用介质 |
水、油及其他非腐蚀性流体 |
水、油及其他非腐蚀性流体 |
|
驱动方式 |
手动、电动 |
手动、电动 |

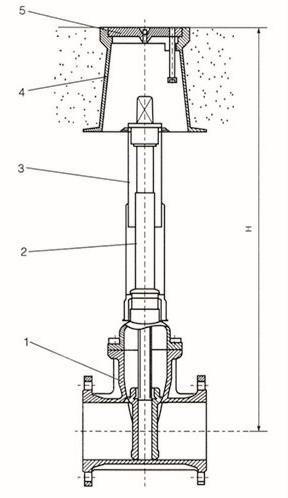

MZ45X直埋式加长杆软密封闸阀结构图：
产品主要零部件材料：
|
阀体 |
灰铸铁、球墨铸铁 |
|
闸板 |
灰铸铁、球墨铸铁、EPDM |
|
阀盖 |
灰铸铁、球墨铸铁 |
|
阀杆、加长操作杆 |
不锈钢 |
|
密封套 |
黄铜 |
|
阀杆螺母 |
黄铜 |
|
密封圈 |
NBR |
|
保护管伸缩部分 |
钢管加两层防腐处理 |
|
阀盒、盒盖 |
灰铸铁、球墨铸铁 |
