Z41X明杆弹性座封闸阀
- 品牌： 沃茨实业
- 型号： Z41X
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
上海沃茨Z41X明杆弹性座封闸阀具有流体阻力小，适用的压力、温度范围大等特点，是一种常用的截断阀，用于截断或接通管路中的介质，适用于公称压力PN1.0～16.0MPa，工作温度-29～425℃（碳钢）及-40～200℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质，驱动方式有手动、伞齿轮传动及电动。
Z41X明杆弹性座封闸阀特点
①符合国内外先进标准的要求，密封可靠，性能优良。
②阀体材料品种多样，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④可采用多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
⑤开发了PN1.0MPa的低压碳钢闸阀，可替代铁制闸阀，有效地解决了铸铁闸阀壳体易冻裂、闸板易脱落、阀桿易锈蚀，密封性能不可靠等问题。
⑥开发了PN1.0MPa的低压不锈钢系列闸阀，能适用于各种腐蚀性介质工况，降低成本，节约材料。
产品主要技术参数：
|
主 |
阀体、阀盖、闸板 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
|
密封面 |
Cr13或 |
本体(W)或硬质合金(Y) |
|||||
|
阀桿及内件 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
|
|
填料 |
柔性石墨 |
||||||
|
垫片 |
不锈钢缠绕垫片 |
||||||
|
适用工况 |
适用介质 |
水、 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀性介质 |
||
|
适用温度 |
-29～425℃ |
-40～500℃ |
|||||

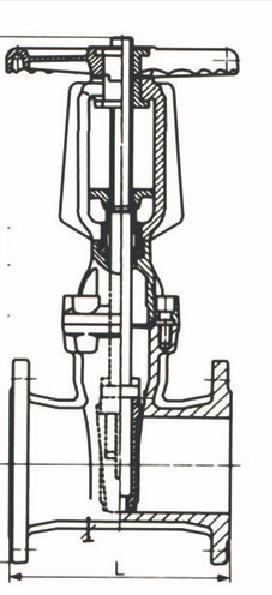

Z41X明杆弹性座封闸阀结构图：
Z41X明杆弹性座封闸阀外形连接尺寸：
|
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4×Φ19 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4×Φ19 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8×Φ19 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8×Φ19 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8×Φ19 |
|
150 |
267 |
285 |
240 |
211 |
19 |
3 |
8×Φ23 |
|
200 |
229 |
340 |
295 |
266 |
20 |
3 |
12×Φ23 |
|
250 |
330 |
405 |
355 |
319 |
22 |
3 |
12×Φ28 |
|
300 |
356 |
460 |
410 |
370 |
24.5 |
4 |
12×Φ28 |
|
350 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16×Φ28 |
|
400 |
406 |
580 |
525 |
480 |
28 |
4 |
16×Φ31 |
|
450 |
432 |
640 |
585 |
548 |
30 |
4 |
20×Φ31 |
|
500 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20×Φ34 |
|
600 |
508 |
840 |
770 |
720 |
36 |
5 |
20×Φ37 |
