W-Z41W美标闸阀
- 品牌： 沃茨实业
- 型号： W-Z41W-16C/25C
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
上海沃茨W-Z41W美标闸阀适用于ANSI Class 150~2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。
产品特点：
1、产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
2、600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4、采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
5、阀体材料品种多样，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6、1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
7、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
产品主要技术参数：
|
型号 |
公称压力（MPa） |
实验压力 |
工作温度（℃） |
适用介质 |
||
|
强度（水）（Mpa） |
密封（水）空气 |
低压密封空气（Mpa） |
||||
|
Z4IH6C、Z41W6P(R) |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
NITRICACID |
|
硝酸类 |
||||||
|
ACETICACID |
||||||
|
醋酸类 |
||||||
|
NITRICACID |
||||||
|
Z41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
硝酸类 |
|
Z41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
ACETICACID |
|
Z41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
醋酸类 |
产品主要零件材料：
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
闸板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
阀杆 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
PTFE编织 |
石墨 |
|
垫片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304 |
|
压盖 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

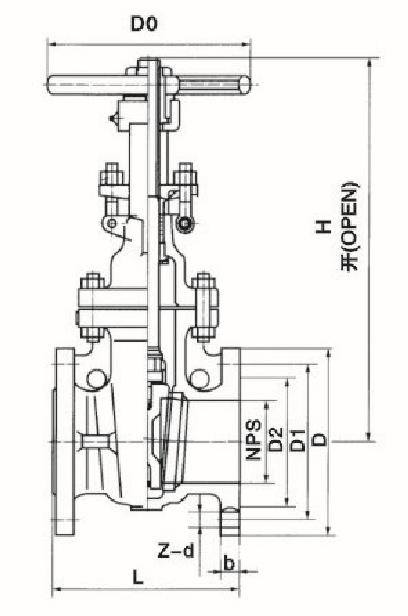

产品结构图：
产品外形连接尺寸：
150Lb主要尺寸和重量
|
DN |
150Lb凸面法兰（RF） 主要尺寸 Dimensions（mm） |
重量(kg) Weight |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
169 |
100 |
5 |
|
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
192 |
100 |
6.1 |
|
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
230 |
120 |
9 |
|
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
246 |
120 |
12 |
|
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
283 |
150 |
17 |
|
50 |
2 |
178 |
152 |
120.7 |
92 |
19.0 |
4-19 |
323 |
150 |
23 |
|
65 |
21/2 |
190.5 |
178 |
139.7 |
105 |
22.4 |
4-19 |
347 |
180 |
45 |
|
80 |
3 |
230 |
190 |
152.4 |
127 |
24 |
4-19 |
383 |
200 |
50 |
|
100 |
4 |
229 |
229 |
190.5 |
157 |
24 |
8-19 |
457 |
200 |
63 |
|
125 |
5 |
254 |
254 |
216 |
186 |
24 |
8-22.5 |
632 |
250 |
89 |
|
150 |
6 |
267 |
279 |
241.5 |
216 |
25.4 |
8-22.5 |
635 |
250 |
108 |
|
200 |
8 |
292 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
762 |
280 |
171 |
|
250 |
10 |
330 |
406 |
362 |
324 |
30.2 |
12-25.4 |
892 |
300 |
263 |
|
300 |
12 |
356 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1080 |
350 |
346 |
|
350 |
14 |
381 |
533 |
476.3 |
413 |
35 |
12-29 |
1295 |
350 |
488 |
|
400 |
16 |
406 |
597 |
539.8 |
470 |
36.6 |
16-29 |
1435 |
400 |
621 |
|
450 |
18 |
432 |
635 |
577.9 |
533 |
39.6 |
16-32 |
1626 |
400 |
814 |
|
500 |
20 |
457 |
398 |
635 |
584 |
43 |
20-32 |
1829 |
450 |
992 |
|
600 |
24 |
508 |
813 |
749.3 |
692 |
48.8 |
20-35 |
2175 |
500 |
1492 |
|
650 |
26 |
559 |
786 |
744.5 |
711 |
51.3 |
36-22.5 |
2235 |
550 |
1801 |
|
700 |
28 |
610 |
837 |
795.3 |
762 |
44.5 |
40-22.5 |
2310 |
600 |
1933 |
|
750 |
30 |
610 |
887 |
846 |
813 |
44.5 |
44-22.5 |
2695 |
600 |
2272 |
|
800 |
32 |
660 |
941 |
900 |
864 |
46 |
48-22.5 |
3708 |
-- |
-- |
|
900 |
36 |
711 |
1057 |
1009.7 |
927 |
52.3 |
40-25.4 |
3924 |
-- |
-- |
|
1000 |
40 |
812 |
1175 |
1120.6 |
1080 |
55.6 |
44-25.4 |
4318 |
-- |
-- |
300Lb主要尺寸和重量
|
DN |
300Lb凸面法兰（RF） 主要尺寸Dimensions（mm） |
重量(kg) |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
140 |
95 |
66.5 |
35 |
14.2 |
4-16 |
169 |
120 |
5.2 |
|
20 |
3/4 |
152 |
117 |
82.5 |
43 |
16 |
4-19 |
193 |
150 |
6.3 |
|
25 |
1 |
165 |
123 |
89 |
51 |
17.5 |
4-19 |
230 |
150 |
8.6 |
|
32 |
11/4 |
178 |
133 |
98.5 |
63 |
19 |
4-19 |
246 |
160 |
14.3 |
|
40 |
11/2 |
190 |
155 |
114.3 |
76 |
20.6 |
4-22.5 |
283 |
180 |
15.6 |
|
50 |
2 |
216 |
165 |
127 |
92 |
22.4 |
8-19 |
330 |
200 |
30 |
|
65 |
21/2 |
241 |
190 |
149.4 |
105 |
25.4 |
8-22.5 |
368 |
240 |
44 |
|
80 |
3 |
283 |
210 |
168.1 |
127 |
28.4 |
8-22.5 |
394 |
280 |
61 |
|
100 |
4 |
305 |
254 |
200.2 |
157 |
31.8 |
8-22.5 |
473 |
300 |
77 |
|
125 |
5 |
381 |
279 |
235 |
186 |
35 |
8-22.5 |
660 |
350 |
125 |
|
150 |
6 |
403 |
318 |
269.7 |
216 |
36.6 |
12-25.5 |
711 |
400 |
153 |
|
200 |
8 |
419 |
381 |
330.2 |
270 |
41.2 |
12-25.4 |
813 |
400 |
286 |
|
250 |
10 |
457 |
444 |
387.5 |
324 |
47.8 |
16-28.4 |
1003 |
450 |
412 |
|
300 |
12 |
502 |
521 |
450.8 |
381 |
50.8 |
16-32 |
1137 |
500 |
576 |
|
350 |
14 |
762 |
584 |
514.4 |
413 |
54 |
20-32 |
1489 |
600 |
886 |
|
400 |
16 |
838 |
648 |
571.5 |
470 |
57.2 |
20-35 |
1580 |
650 |
1175 |
|
450 |
18 |
914 |
711 |
628.7 |
533 |
60.4 |
24-35 |
1017 |
700 |
1301 |
|
500 |
20 |
991 |
775 |
685.8 |
584 |
63.5 |
24-35 |
2228 |
700 |
1672 |
|
600 |
24 |
1143 |
914 |
812.8 |
692 |
70 |
24-41 |
2650 |
750 |
2556 |
|
650 |
26 |
1245 |
867 |
803.1 |
736.6 |
90.0 |
32-35 |
3219 |
-- |
-- |
|
700 |
28 |
1346 |
921 |
857.3 |
787.4 |
90.0 |
36-35 |
3378 |
-- |
-- |
|
750 |
30 |
1397 |
991 |
902.8 |
844.6 |
93.7 |
36-38 |
3530 |
-- |
-- |
600Lb主要尺寸和重量
|
DN |
600Lb凸面法兰（RF） 主要尺寸Dimensions（mm） |
重量(kg) |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
|
|
15 |
1/2 |
165 |
95 |
66.5 |
35 |
14.5 |
4-16 |
169 |
160 |
5.9 |
|
20 |
3/4 |
190 |
117 |
82.5 |
43 |
16 |
4-19 |
193 |
180 |
7.5 |
|
25 |
1 |
216 |
124 |
89 |
51 |
17.5 |
4-19 |
230 |
200 |
10.2 |
|
32 |
11/4 |
229 |
133 |
98.5 |
63 |
21 |
4-19 |
246 |
200 |
16.7 |
|
40 |
11/2 |
241 |
156 |
114.3 |
73 |
22.5 |
4-22 |
283 |
240 |
17.4 |
|
50 |
2 |
292 |
165 |
127 |
92 |
33 |
8-19 |
425 |
280 |
44 |
|
65 |
21/2 |
330 |
190 |
149.4 |
105 |
36 |
8-22 |
485 |
320 |
55 |
|
80 |
3 |
356 |
210 |
168.1 |
127 |
39 |
8-22 |
510 |
350 |
80 |
|
100 |
4 |
432 |
273 |
216 |
157 |
45 |
8-25 |
610 |
400 |
145 |
|
125 |
5 |
508 |
330 |
266 |
186 |
52 |
8-29 |
700 |
450 |
187 |
|
150 |
6 |
559 |
356 |
292.1 |
216 |
55 |
12-29 |
820 |
500 |
241 |
|
200 |
8 |
660 |
419 |
349.3 |
270 |
63 |
12-32 |
920 |
600 |
309 |
|
250 |
10 |
787 |
508 |
432 |
324 |
71 |
16-35 |
1080 |
650 |
522 |
|
300 |
12 |
838 |
559 |
489 |
381 |
74 |
20-35 |
1220 |
650 |
779 |
|
350 |
14 |
889 |
603 |
527 |
413 |
77 |
20-38 |
1473 |
700 |
1108 |
|
400 |
16 |
991 |
686 |
603 |
470 |
84 |
20-41 |
1651 |
800 |
1503 |
|
450 |
18 |
1092 |
743 |
654 |
533 |
90 |
20-45 |
1727 |
800 |
1939 |
|
500 |
20 |
1194 |
813 |
724 |
584 |
96 |
24-45 |
2019 |
800 |
2733 |
|
600 |
24 |
1397 |
940 |
838 |
692 |
109 |
24-51 |
2155 |
-- |
4177 |
