ZJHQ气动薄膜三通调节阀
- 品牌： 沃茨实业
- 型号： ZJHQ、ZJHX
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
气动薄膜三通调节阀产品简介：
沃茨实业ZJHQ、ZJHX气动薄膜三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。
结构特点：
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强涤纶织物
填 料：聚四氟乙烯、柔性石墨
弹 簧：60Si2Mn
膜 盖：A3
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片

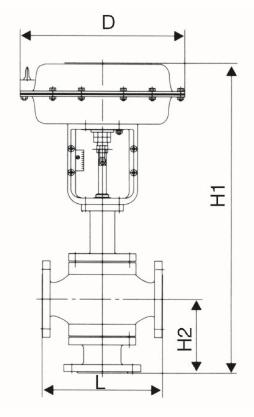

气动薄膜三通调节阀产品结构图：
产品外形连接尺寸：
|
公通径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L(mm) |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
635 |
720 |
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
660 |
740 |
|
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
770 |
|
|
H1(mm) |
PN1.6MPa |
140 |
150 |
160 |
180 |
200 |
220 |
220 |
256 |
278 |
322 |
540 |
612 |
|
PN4.0MPa |
150 |
160 |
170 |
190 |
220 |
232 |
256 |
295 |
313 |
372 |
540 |
612 |
|
|
PN6.4MPa |
160 |
170 |
180 |
200 |
220 |
242 |
266 |
300 |
318 |
382 |
540 |
612 |
|
|
H(mm) |
普通型 |
435 |
441 |
465 |
480 |
584 |
585 |
575 |
762 |
772 |
792 |
1203 |
1234 |
|
散热片型 |
565 |
571 |
595 |
610 |
631 |
748 |
738 |
961 |
971 |
989 |
1525 |
1554 |
|
|
D(mm) |
285 |
360 |
470 |
||||||||||
|
重量(KG) |
72 |
75 |
81 |
88 |
135 |
158 |
190 |
262 |
322 |
450 |
550 |
600 |
|
