气动V型调节切断球阀

更新：2016/4/15 16:40:56 点击：

品牌：沃茨实业
型号： V型
电话： 021-31006111 021-31006222
手机： 13061905680 15821957931

产品介绍

产品简介：

沃茨实业气动V型调节切断球阀由双作用气动执行机构、V型球阀、阀门定位器等部件组成。它接受DCS、QCS、PLC、盘装调节仪表的控制信号如（4—20mADC）与定位器内的阀位反馈进行比较，定位器输出气动压力信号，驱动气动执行机构气缸内的活塞，转动V型球阀的阀芯，直至与输入信号成比例的角度为止。阀芯位置的变化，改变球阀流通截面积，从而达到调节的目的。V型调节球阀由于它的球芯带有V型结构，使之与可动硬密封阀座之间具有良好密封性能与剪切功能。因此除适用于液体、气体等介质外，特别适用于造纸、食品、石油、化工、冶金、电力、制药、污水处理等行业中含有纤维或微小固体颗粒的悬浊液与粘度大的介质中，实现对有关工艺参数的控制。

主要技术参数：

（一）公称压力：1.0Mpa；1.6Mpa；2.5Mpa

（二）气动V型调节切断球阀工作温度：0℃~300℃

（三）泄漏量：GB/T4213-92Ⅳ级

（四）流量特性：近似等百分比，如图一所示

（五）气源压力：0.4Mpa~0.6Mpa

（六）基本误差：≤±1.0%~±2.0%

回差：≤1.0%~2.0%

（注：上述数据主要由选择配套定位器精度决定）

（七）控制信号输入范围：

1．0—10mADC

2．4—20mADC

3．0—100Kpa

（八）耗气量：主要取决于所选择电气阀门定位器的型号，目前大部分国内外定位器的耗气量小于15L/min（供气0.4Mpa），如果选用智能型则更少。

气动V型调节切断球阀结构图：

气动V型调节切断球阀结构图

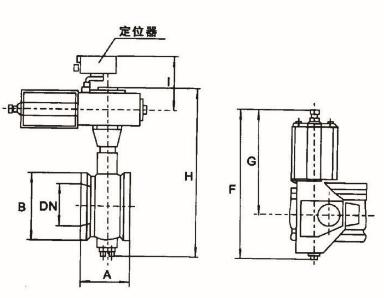

气动V型调节切断球阀外形连接尺寸：

公称通径 DN(mm)	尺寸 (mm)
	对夹	法兰式					L	H1	H2
	D	D	D1	D2	q	Z-Φd	L	H1	H2
25	64	110	85	65	14	4-14	102	277	60
40	82	145	110	85	16	4-18	114	305	75
50	100	160	125	110	16	4--18	124	364	95
65	120	180	145	120	18	4-18	145	379	105
80	131	195	160	135	20	8-18	165	389	120
100	158	215	180	155	20	8-18	194	402	140
125	180	245	210	185	22	8-18	213	426	165
150	216	280	240	210	24	8-23	229	453	185
200	268	335	295	265	26	12-23	243	473	205
250	326	405	355	320	30	12-25	297	540	240
300	460	460	410	3750	30	12-25	338	590	290
350	470	-	-	-	-		-
400	525	-	-	-	-		-
