W-100S不锈钢遥控浮球阀
- 品牌： 沃茨实业
- 型号： W-100S
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
该遥控浮球阀是我公司参照国内外同类型的先进产品进行设计和制造的，阀体采用了全通道流线型设计。流体阻力小、流量大，密封效果好。由于在主阀上配装了导管控制系统，利用水力操作，可自动控制水塔或水池的液面，保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且关闭紧密。 适用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
产品工作原理：
当管道从遥控浮球阀的进水端给水时，由于针阀、球阀和浮球阀是常开的，所以介质通过针阀进入阀盖控制室后，又经球阀和浮球阀流进水箱，控制室内不能形成压力，则进入主阀盘下面的入口压力将主阀盘托起，打开主阀向水箱内大量供水，当水箱内的水位逐渐升高，浮起浮球后把浮球阀关闭时，阀盖控制室内的水便逐渐增加压力值至把主阀盘关闭，此时便起到了自动遥控的作用。

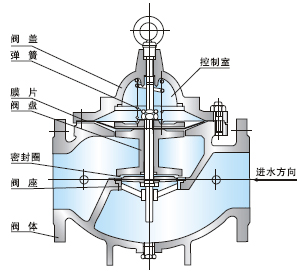

产品外形结构：
|
零件名称 |
零件材料 |
|
阀体 阀盖 |
SS304不锈钢 |
|
阀座 阀盘 |
铜合金 |
|
密封圈 O型圈 |
丁腈橡胶 |
|
阀杆 |
2Cr13 |
|
弹簧 |
50CrVA |
|
针型阀 |
铜合金 |
|
球阀 |
铜合金 |
|
浮球阀 |
铜合金 |
|
微型过滤器 |
不锈钢 |

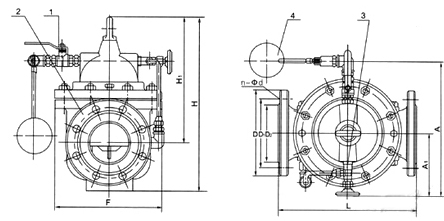

产品外形连接尺寸：
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
247 |
247 |
247 |
278 |
278 |
298 |
313 |
350 |
365 |
420 |
450 |
470 |
490 |
526 |
570 |
570 |
|
H |
342 |
342 |
342 |
395 |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |
|
注：参数供参考，如有变动恕不另行通知 |
||||||||||||||||
安装及调试：
1、主阀安装于水池或高位水塔的进水管上，较佳的安装方式是水平安装在管线上，阀盖朝上，其它安装方式也可以达到操作功能。
2、安装前要彻底清除管道内的杂物，彻底冲洗管道。安装时要注意主阀体外水流标示箭头，遵循方向安装 。
3、主阀前要装一只闸阀和一个过滤器，主阀后也要装一只闸阀，以便维修。
4、W-100S遥控浮球阀试水时要先开启主阀盖上的球阀，然后慢慢开启主阀前的闸阀，此时主阀应正常向水箱内供水，关闭电磁球阀，主阀也随之关闭。
如果不能关闭，说明主阀盘下有脏物，清除脏物后再试。主阀供水时，浮球导阀也同时流水，如果用手托起浮球，浮球导阀关闭，则主阀也随之关闭，证明浮球导阀良好。
5、浮球阀装于主阀上，为出厂时包装方便，实际安装如图所示。
6、遥控浮球阀主阀导管进口处的微型过滤器要2-3个月清洗一次。
