风机盘管电动二通阀

产品简介：
沃茨实业W-VG4303系列风机盘管电动二通阀适用于风机盘管水流的通断控制，锻造阀体，不锈钢驱动器底盘铝合金上盖，磁滞同步电机驱动。通电打开阀门，断电由弹簧复位（即断电阀体自行关闭）。并配有手动开阀操作机构，方便调试和系统试压。本系列电动阀能与多种温控器匹配，实现空调系统的节能运作。

风机盘管电动二通阀技术指标：
1、驱动电压：220VAC（或者12V、24V、110Ｖ）
2、功率消耗：5VA（在阀门启闭过程中）
3、阀体承压：1.6MPa
4、允许压差:0.6MPa
5、适用介质：冷水、热水
6、启闭时间：16秒
7、适用介质温度：1-95℃
8、适用环境温度：0-65℃
9、连接方式：锥形内管螺文（也可按用户需求定制）

结构特点：
1、内置触点开关，阀门启闭过程完成后电机不通电，因而寿命长、节能、并且安全。
2、阀体与驱动器分离，可以快速拆卸。
3、阀体结构独特，允许压差大。
4、驱动器有可供系统调试和维修使用的手动操纵杆，手动开度约70%（向下用力推动白色手动拔杆至底部位置并向里推即可，当电源恢复时，阀门和驱动器回到自动位置）。
5、B型驱动器内置继电器，一条线控制，可配三速开关。
安装调试要求：
1、安装前请仔细阅说明书，需由技术人员进行安装，并严格按照接线图接线。
2、二通电动阀介质流向可从A至B，也可从B至A：三通电动阀介质流向从AB至A或B。
3、驱动器可任意角度安装，但需在阀体的水平上方。
4、安装时不能对驱动器施力，否则会损坏驱动器。

5、卸下阀体安装时不能对阀杆施力，否则阀杆变形导致漏水。

6、本阀不能配三速开关，只配机械或者电子式温控器。

7、调试时需观察驱动器是否能可靠启动或停止，若连续不停地上下走动，需调换驱动器，否则阀杆密封寿命会很短。

8、当拔杆在上部时，可采用手动操作，通过向下推动白色手动拔杆至中间位置，并向里推，可以打开阀门。通过轻轻的压低白色手动拔杆，然后将拔杆拉出，将阀门手动恢复到闭合位置。当电源恢复时，阀门和驱动器回到自动位置。
重要警告提示：
1、安装、维修和保养之前需先将电源切断。
2、换阀体或阀芯时需先切断流体，打开风盘排气阀以彻底卸压方可操作。
3、使用中若阀门在泄漏，需立即将阀门从系统中隔离并排尽流体。
4、选择普通型驱动头，一个温控器只能配一个电动阀，否则造成的后果，厂家概不负责。

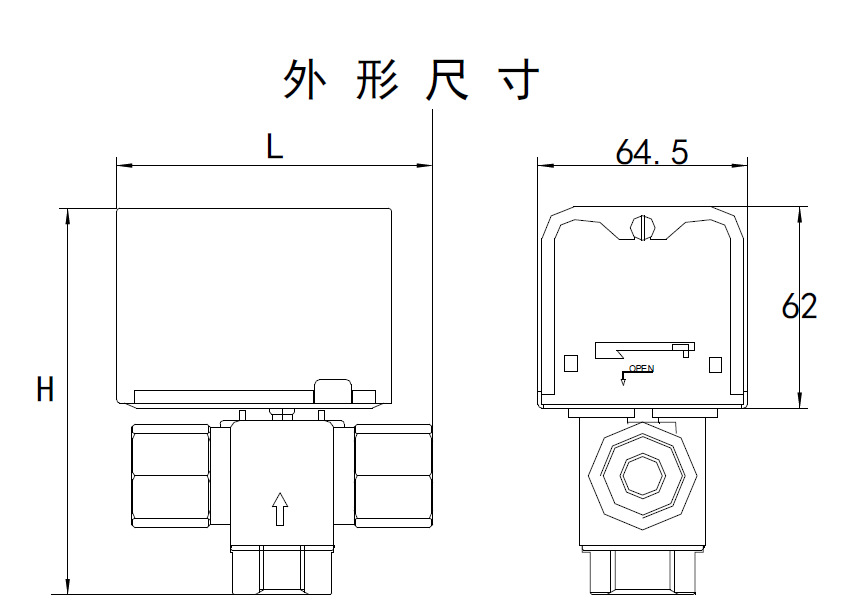

产品结构外形尺寸图：
