手柄法兰蝶阀

D41X手柄法兰蝶阀用途：

      本产品广泛应用于自来水、污水、建筑、化工等行业的给排水系统中。一般作为启闭设备使用。

特点：

单/双偏心结构，密封严密，使用寿命长。

执行标准：

设计制造标准：CBT12238-2008

法兰链接尺寸：GB /T 9113.1、GB/T 17241.6

结构长度：GB/T 12221

压力试验：GB/T 13927

性能规范：

公称压力：PN10、PN16

公称通径：DN50~2000mm

强度试验：1.5MPa、2.4MPa

密封试验：1.1MPa、1.76MPa

适用温度：≤120℃

适用介质：水、低温蒸汽、油品、煤气、海水、污水等

主要零件材料：

阀体——灰铸铁/墨球铸铁/铸钢

阀板——灰铸铁/墨球铸铁/铸钢

阀杆——不锈钢

密封圈——丁腈橡胶/三元乙丙/氟橡胶

填料——柔性石墨/V型橡胶垫

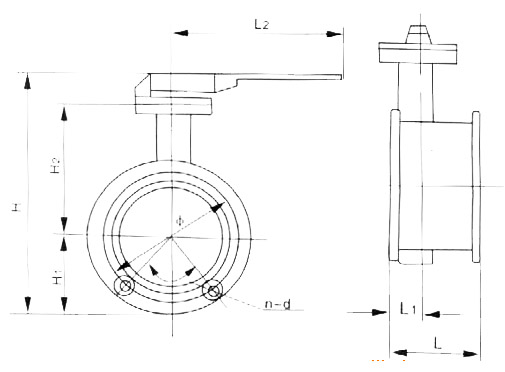

产品结构图：

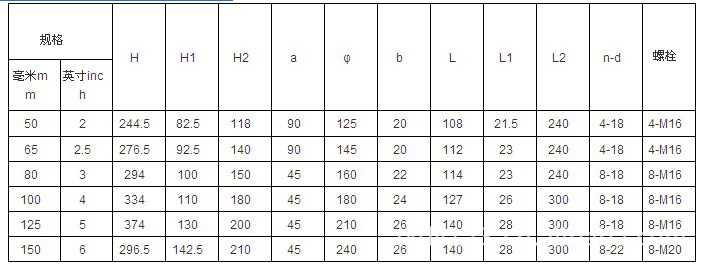

产品主要尺寸图：
