200X可调式减压阀
- 品牌： 沃茨实业
- 型号： W-200X
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品用途：
沃茨实业W-200X可调式减压阀能控制主阀的固定出口压力，不因主阀上游进口压力变化而改变，亦不因主阀下游出口用水量变化而改变其出口压力。
产品主要零部件材料：
|
材料 |
|
|
阀体 |
HT200 QT450 |
|
阀瓣 |
HT200 QT450 |
|
阀盖 |
QT450 HT200 |
|
阀杆 |
2Cr13 |
|
隔膜 |
腈纶帘线衬丁晴胶 |
产品主要参数：
|
型号 |
公称压力
﹝MPa﹞ |
试验压力﹝MPa﹞ |
适用温度 |
适用介质 |
|
|
壳体 |
密封 |
||||
|
W-200X 减压阀 |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品、
污水、海水 |
|
1.6 |
2.4 |
1.76 |
|||

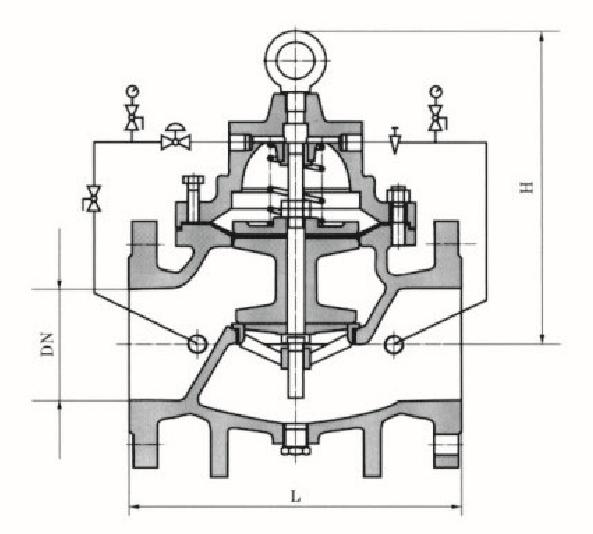

产品结构图：
产品外形连接尺寸：
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
179 |
179 |
179 |
210 |
210 |
215 |
245 |
305 |
365 |
415 |
510 |
560 |
658 |
696 |
735 |
735 |
|
H |
342 |
342 |
342 |
395 |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |
