YB43X固定比例式减压阀
- 品牌： 沃茨实业
- 型号： YB43X
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
上海沃茨YB43X固定比例式减压阀在压力P1的作用下，浮动活塞被推开，介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力，也就是在管路有压力的情况下，活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化，阀后静压及动压按比例可减至相应的压力值。
产品特点：
运用液压原理控制调节，结构简单
减压比例准确， 大流量通行
既减动压， 也减静压
运行平稳无噪音、无震动、消减水锤、保护管网
适用于任意角度安装
重量轻、体积小、安装维修方便
产品主要零部件：
|
零件名称 |
材质 |
|
阀体、限位座 |
铸铁、不锈钢、锡青铜 |
|
活塞 |
不锈钢、锡青铜、合金铝 |
|
胶垫 |
丁腈橡胶、三元乙丙 |
|
"O"型圈 |
硅橡胶、三元乙丙 |
产品主要技术参数：
|
工作压力（MPa) |
1.0 |
1.6 |
|
强度试验（MPa) |
1.5 |
2.4 |
|
密封试验（MPa) |
1.1 |
1.76 |
|
工作温度（℃） |
≤80、≤150 |
|
用途
|
工业、生活给水、空调、采暖及消防系统
|
|

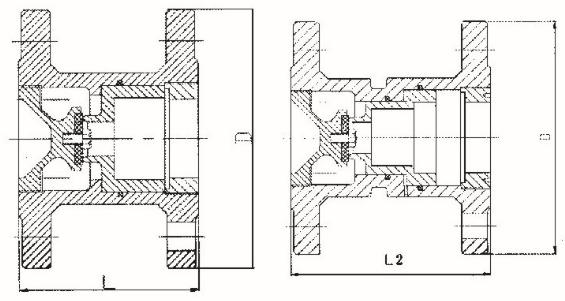

产品结构图：
产品外形连接尺寸：
|
型 号 |
规格DN(mm) |
L(mm) |
D(mm) |
重量(kg) |
|
YB43X |
50 |
88 |
160 |
6 |
|
65 |
95 |
180 |
9 |
|
|
80 |
108 |
195 |
11 |
|
|
100 |
125 |
215 |
15 |
|
|
125 |
152 |
245 |
27 |
|
|
150 |
172 |
280 |
31 |
