ZYC动态压差平衡阀
- 品牌： 沃茨实业
- 型号： ZYC
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品概述：
上海沃茨ZYC动态压差平衡阀是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压差控制，确保系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。
主要技术参数：
公称压力：1.6MPa
公称通径：15～600mm
口径：DN15～300mm
压力：0.6MPa～1.6MPa
材质：HT200WCB304
适用介质：水、油等非腐蚀性液体
适用温度：0～100℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
ZYC动态压差平衡阀材料：
|
零件名称 |
阀体、阀盖、阀瓣、填料压套 |
阀杆密封圈 |
阀杆螺母 |
垫圈 |
填料 |
|
材料 |
灰铸铁、球铁 |
不锈钢 |
铸铜 |
橡胶石棉板 |
膨胀石墨 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

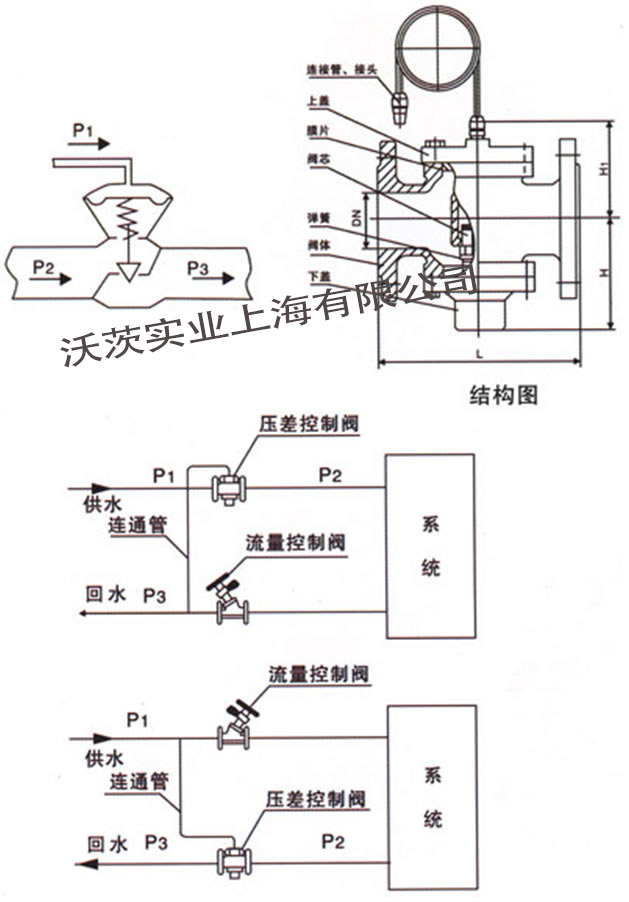

动态压差平衡阀结构图：
动态压差平衡阀主要连接尺寸：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
622 |
698 |
787 |
914 |
978 |
1295 |
|
H |
150 |
160 |
182 |
192 |
250 |
264 |
380 |
413 |
446 |
540 |
623 |
687 |
782 |
914 |
968 |
1037 |
1440 |
1790 |
|
H1 |
160 |
170 |
197 |
207 |
270 |
284 |
410 |
448 |
506 |
595 |
688 |
762 |
867 |
1009 |
1073 |
1152 |
1440 |
1790 |
