V230型自力式温度调节阀
- 品牌： 沃茨实业
- 型号： V230
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
V230型自力式温度调节阀由控制阀及温控器组成，是一种无需外来能源而只依靠被控介质自身的温度变化进行自动调节的节能型产品，主要用于冷热水、蒸汽、油等到介质的各种换热器中的温度自动控制，广泛应用在城市供热、供暖、石油、化工、冶金、轻工等工业领域。
我司制造的WA230温控阀产品有公称压力PN16、40，公称通径范围15～200mm，使用温度≤350℃。多种多样的品种可供选择。
自力式温度调节阀工作原理：
V230自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的，其控制作用为比例调节。被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值 时，感温液体膨胀，推动阀芯向下关闭阀门，减少热媒的流量；被控介质的温度低于设定值时，感温液体收缩，复位弹簧推动阀芯开启，增加热媒的流量。
结构特点:
阀 体：球墨铸铁QT450-10、铸钢WCB
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管：1Cr18Ni9Ti
温 包：H62、1Cr18Ni9Ti
毛细管：H62、1Cr18Ni9Ti
接 头：35、1Cr18Ni9Ti

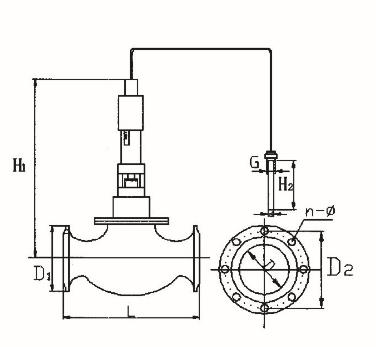

产品结构图：
产品主要技术参数：
|
公称通径D（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
公称压力PN（MPa） |
1.6、4.0 |
||||||||||||
|
额定流量 |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
双座 |
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
|
|
|
套筒 |
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
|
|
额定行程L（mm） |
6 8 10 14 20 35 |
||||||||||||
|
允许压差（MPa） |
1.6 |
1.5 |
0.5 |
||||||||||
|
温度调节范围（℃） |
0～70、50～120、100～170、150～220、200～270 |
||||||||||||
|
调节精度（%） |
±5 |
||||||||||||
|
允许超载值（℃） |
分别为上述温度调节范围上限加50 |
||||||||||||
|
使用环境温度（℃） |
-40～+80 |
||||||||||||
|
安装接头 |
G11/4” |
||||||||||||
|
毛细管长度（m） |
3、5、8 |
||||||||||||
