电子式电动套筒调节阀
- 品牌： 沃茨实业
- 型号： W-ZDLM
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
简介：
上海沃茨W-ZDLM电动单座调节阀,由PS系列和3810系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
材质说明：
|
本体材质为碳钢 |
||||
|
1 |
阀体 |
WCB |
LCB |
WC9 |
|
2 |
阀座 |
304 |
304 |
304 |
|
3 |
阀芯 |
304 |
304 |
304 |
|
4 |
导向套 |
304 |
304 |
304 |
|
5 |
阀盖 |
WCB |
LCB |
WC9 |
|
6 |
阀杆 |
304 |
304 |
304 |
|
7 |
填料 |
PTFE/柔性石墨 |
||
|
8 |
弹簧 |
65Mn |
||
|
9 |
螺母 |
304 |
304 |
304 |
|
本体材质为不锈钢 |
||||
|
1 |
阀体 |
CF8 |
CF8M |
CF3M |
|
2 |
阀座 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
316 |
316L |
|
4 |
导向套 |
304 |
316 |
316L |
|
5 |
阀盖 |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
||
|
8 |
弹簧 |
65Mn |
||
|
9 |
螺母 |
304 |
316 |
316L |
ZDLM电子式电动套筒调节阀产品规格及主要数据：
|
公称通径mm |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||||||||||||||||||||
|
阀座通径mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||||||||||||
|
额定流量系数kv |
直线型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|||||||||||||||
|
等百分比
|
|
|
|
|
|
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
||||||||||||||||
|
公称压力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
|||||||||||||||||||||||||||||||||||||
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||||||||||||||||||||||||
|
流量特性 |
直线 |
直线，等百分比，快开 |
||||||||||||||||||||||||||||||||||||
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型)，其它要求订货-100～600℃ |
|||||||||||||||||||||||||||||||||||||
|
法兰尺寸 |
符合78-59、79-59标准，可按79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 |
|||||||||||||||||||||||||||||||||||||
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||||||||||||||||||||||
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|||||||||||||||||||||||||||||||||||||
|
阀体型式 |
直通单座铸造球型阀 |
|||||||||||||||||||||||||||||||||||||
|
上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
|||||||||||||||||||||||||||||||||||||
|
配用电动执行机构型号 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|||||||||||||||||||||||||||||||
|
361L |
381LSA-08 |
381LSA-20 |
381L-30 |
381L- |
381LSC-65 |
381LSC-99 |
||||||||||||||||||||||||||||||||
|
防爆型 |
381LXA-20 |
381LXB-30 |
381LXB- |
|
||||||||||||||||||||||||||||||||||
|

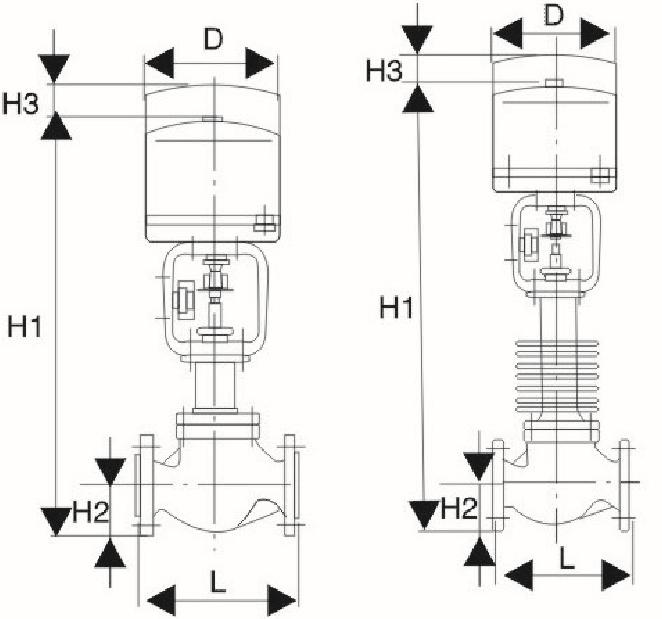

公通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||||||||||||||||||||||||
|
L(mm) |
PN1.6MPa |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
820 |
||||||||||||||||||||||||||
|
PN4.0MPa |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
760 |
850 |
|||||||||||||||||||||||||||
|
PN6.4MPa |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
800 |
870 |
|||||||||||||||||||||||||||
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
350 |
|||||||||||||||||||||||||||
|
配PSL |
H(mm) |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
|||||||||||||||||||||||||
|
散热片型 |
888 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
1805 |
1825 |
|||||||||||||||||||||||||||
|
D(mm) |
176 |
225 |
||||||||||||||||||||||||||||||||||||
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
570 |
|||||||||||||||||||||||||||
|
配381L |
H(mm) |
普通型 |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
1365 |
|||||||||||||||||||||||||
|
散热片型 |
651 |
663 |
815 |
822 |
950 |
967 |
1010 |
1340 |
1385 |
1625 |
1645 |
|||||||||||||||||||||||||||
|
D(mm) |
225 |
310 |
||||||||||||||||||||||||||||||||||||
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
618 |
|||||||||||||||||||||||||||
