柱塞阀标准与主要性能参数
柱塞阀产品简介：
柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而确保了阀门的密封性，杜掉了内外泄漏、同时阀门开启力矩小，能实现阀门迅速开启和关闭。柱塞阀相比截止阀，寿命长，操作省力。但调节行程比截止阀要长，所以节流控制比截止阀要难。对调节有明确要求的场所，两者都不适合。

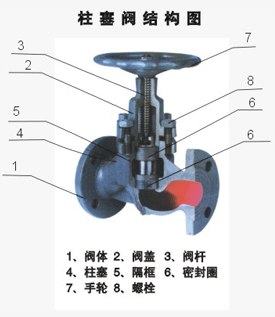

柱塞阀产品结构图：
柱塞阀标准与主要性能参数：
|
标准代号 |
标准名称 |
适用范围 |
||
|
公称通径 |
公称压力或压力级 |
应用范围 |
||
|
DIN 259-1979 |
惠式管螺纹 |
6~50 |
1.6~6.3MPa |
通用 |
|
ANSI B2.1-1968 |
管螺纹 |
6~50 |
1.6~6.3MPa |
通用 |
|
DIN 3202F1-1999 |
阀门结构长度 |
10~200 |
2.5~4.0MPa、CL150 |
通用 |
|
DIN 2544-1999 |
钢制管法兰 |
10~200 |
2.5~6.3MPa |
通用 |
|
ASME/ANSI B16.5-1992 |
管法兰及法兰管件 |
1/2in~8in |
CL150、CL300 |
通用 |
|
B16.10-1992 |
阀门结构长度 |
1/2in~8in |
CL150、CL300 |
通用 |
|
B16.34-1996 |
法兰、螺纹与焊接端阀门 |
6~200 |
1.6~6.3MPa |
通用 |
