HDH47X型蝶式缓冲止回阀
- 品牌： 沃茨实业
- 型号： HDH47X
- 电话： 021-31006111 021-31006222
- 手机： 13061905680 15821957931
产品简介：
上海沃茨的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除性水锤，从而让水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的良好产品。
主要技术参数：
公称压力：1.0-2.5MPa
公称通径：40-1400mm
适用介质：水、油品、海水、污水
适用温度：0-80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 API598
主要零部件材料：
|
零件名称 |
阀体 |
碟板 |
密封圈 |
阀杆 |
填料 |
|
材料 |
灰铸铁、碳钢 |
灰铸铁、铸钢、球墨铸钢 |
丁腈耐油橡胶、氯丁橡胶 |
不锈钢 |
聚四氟乙烯 |

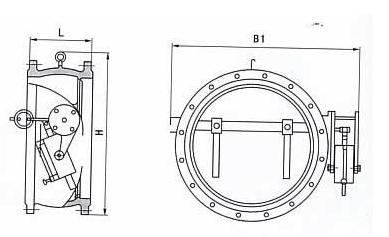

HDH47X型蝶式缓冲止回阀结构图：
产品外形连接尺寸：
|
DN |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
|
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
|
B1 |
540 |
600 |
650 |
710 |
770 |
830 |
900 |
1090 |
1200 |
1320 |
1420 |
1550 |
1780 |
2000 |
